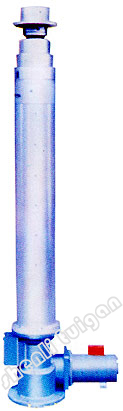

DSG多節電動升降桿

一、概述

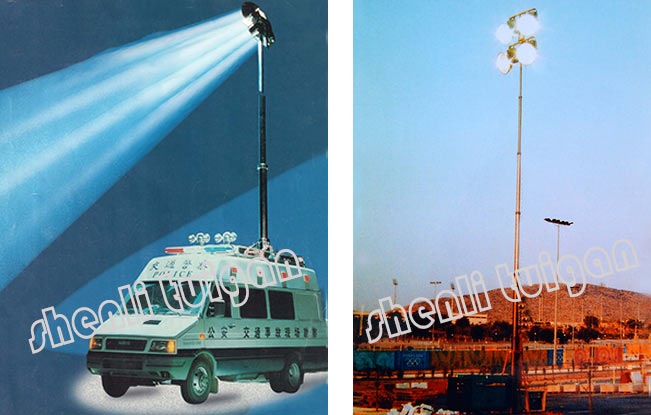

　　DSG系列多節電動升降桿，是我公司自行研制集各種電動推桿的優點，定型設計的新產品。廣泛用于公安、消防、路政、建筑、港口、機場、油田、舞臺、攝影、勘察和特種部隊野外照明作業。該產品安裝在消防指揮車、事故勘察車、各種應急車上，配上柴油發電機、可旋轉的云臺、可照明的鏑燈、石英燈等，組成一個可移動的多功能、集現場指揮、搶險、救援指揮中心，為處理各類突發事件提供了理想工具。
　　多節電動升降桿節數分為2-7節，升降高度可達1-12米，結構新穎、合理緊湊，可任意控制升降高度，升降平穩自如，操作形式有手控、自控、遙控多種，實用簡單方便。提升復位有限位裝置，到達大升出量或突發性事故，能自動停機，有效保護各部件不至損壞。

二、技術數據和性能參數

　　1、工作環境：
　　　a、環境溫度：-25℃-50℃
　　　b、海拔不超過1000m
　　　c、相對濕度：<80%
　　　d、不含強腐蝕性、易燃、易爆的介質
　　　e、無強烈振動。
　　2、短時工作制，額定工作時間15分鐘。

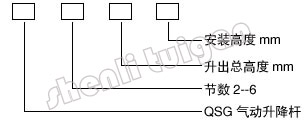

　　3、型號表示意義（如右圖）：
　　4、性能參數：

序號	項目	DSG2	DSG3	DSG4	DSG4	DSG5	DSG6	DSG6
1	節數（節）	2	3	4	4	5	6	6
2	靜止高度（mm）	2070	1820	1900	1690	2000	2050	1830
3	升出高度（mm）	3500	4300	5565	4730	6850	8080	6760
4	推力（kg.f）	50	50	100	100	100	100	100
5	速度（mm/s）	27	38	29	29	29	29	29
6	上升時間（s）	53	85	126	104	167	210	170
7	電機功率（kw）	0.25	0.55	0.75	0.75	0.75	1.1	1.1
8	電壓（v）	12、24、220、380		220、380

三、結構與性能

　　多節升降桿的結構，由電動機、蝸輪箱、多節升降桿；升降鎖定松開裝置、節與節之間互聯機構、行程推力控制器、云臺板等部件組成。
　　主傳動，由電動機帶動減速箱中的蝸輪、蝸桿、傳遞至螺桿，然后通過螺桿螺母，使螺桿的轉動變為升降桿的直線運動。
　　多節升降桿，采用不同規格無縫鋼管，按拉桿天線的組成原理，由內至外多節組成，當螺桿螺母作直線運動時，升降桿從內至外一節一節有規律地升出和縮回。
　　行程推力控制器，設置在蝸輪箱上部的開關接線盒內，由滑座碟形彈簧撥塊微動開關組成，當升降桿上升至大升出量時，撥塊向下移動，壓合微動開關，切斷電機電源，從而控制升降桿動作。同樣在升降桿升出時，如果推力超出額定負荷時，也同樣能使撥桿動作。從而切斷電源，起到保護電機和保護工作系統的作用，下降過程原理相同。

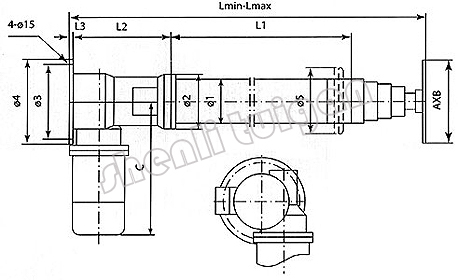

四、外形及安裝尺寸（DSG型多節電動升降桿外形圖）

五、DSG型多節電動升降桿外形尺寸

型號	Lmin	Lmax	L1	L2	L3	φ1	φ2	φ3	φ4	φ5	C	A×B	電動機電壓
DSG2	2070	3500	1750	260	14	100	160	220	250	160	300	φ185	12、220、380
DSG3	1820	4300	1450	260	20	125	160	220	250	160	330	430×250	220、380
DSG4	1900	5560	1440	280	20	150	200	220	250	190
DSG5	2000	6850	1430	280	20	175	210	220	280	270
DSG6	2050	8080	1420	280	20	200	250	220	280	300			380
