DYTP型系列電液推桿

一、概述

　　DYTP型系列電液推桿適用于往復推、拉直線（或往復旋轉一定角度）運動，可用于上升，下降或夾緊工作物的場所，也可用于遠距離及高空危險地區，并可和計算機聯網進行集中（程序）控制。現已廣泛用于冶金、礦山、煤碳、電力、機械、糧食、水泥、化工、水利、運輸、交通、港口、軍事裝備、等行業，是不可缺少的通用動力源。該產品與電動推桿氣缸液壓缸相比具有如下優點：

　　1、電液推桿可以帶負荷啟動，而電動推桿很困難。
　　2、同一臺電液推桿在其額定的推、拉力范圍內，其推、拉力可進行無級調節，因而具有驅動力范圍廣，而電動推桿和氣缸則無法辦到。
　　3、在推力和速度相同的情況下，電液推桿消耗的電能是電動推桿和電動執行機構的一半。
　　4、電液推桿采用全液壓傳動，動作靈敏，運行平穩，具有效減緩?fù)鈦淼臎_擊力，行程控制準確、氣缸、電動推桿和電動執行機構則不能做到。
　　5、電液推桿采用機、電液一體化全封閉結構，工作油路循環于無壓的鋼筒內，體積小，不漏油，便于安裝維修。在惡劣的環境下防吸塵、防進水、內部不銹蝕、使用壽命比氣缸、電動推桿、電動執行機構長久。
　　6、投資小。氣缸需建昂貴的空壓站，氣壓管路泄漏，氣壓不穩定，噪音高；液壓缸需建立泵站，而電液推桿只需接通電源即可使用。

二、工作原理

　　1、電液推桿是一種機電液一體化封閉結構，它以執行機構、控制機構和壓力泵組成。電動機油泵、液壓控制閥和液壓缸可裝在同一軸線上，也可按需要裝在不同的軸線上。接通電動機電源，通過控制電動機正反轉使雙向油泵輸出壓力油，經液壓控制閥送至油缸，實現油缸活塞桿的往復運動。
　　2、液壓控制閥組主要由溢流閥、調節閥、液控單向閥等組成，也可以根據電液推桿的工作特性，設計不同功能的油路組合閥，滿足其工作要求。一般有推出自鎖、拉回自鎖和推拉都自鎖；運行速度有可調型和不可調型；整體推桿有水平使用、向上使用、向下使用。

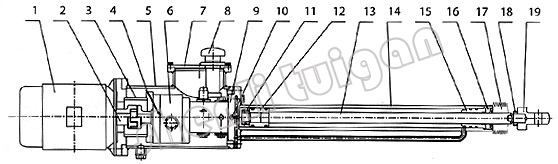

三、電液推桿結構簡介圖

1、機座 2、聯軸器 3、泵機座 4、泵 5、油箱 6、集成塊 7、檢修口 8、空氣濾器 9、油缸底座 10、節流閥 11、鎖緊圓螺母 12、活寒 13 活寒環 14、油缸體 15、導向套 16、缸頭螺母 17、防塵套 18、拼緊螺母 19、連接叉頭

四、型號表示方法

五、電液推桿主要技術參數

型號	額定輸出力（kg.f)		額定推拉速度（mm/s)		電機功率	行程范圍
型號	推力	拉力	推速	拉速	電機功率	行程范圍
DYT450I	≤450	≤300	50	70	0.55	50～2000
DYT450II	≤450	≤300	100	150	0.75	50～2000
DYT450III	≤450	≤300	200	300	1.5	50～2000
DYT450IV	≤450	≤300	300	450	2.2	50～2000
DYT700I	＞450-700	＞300-500	50	70	0.75	50～2000
DYT700II	＞450-700	＞300-500	100	150	1.5	50～2000
DYT700III	＞450-700	＞300-500	150	220	2.2	50～2000
DYT700IV	＞450-700	＞300-500	200	300	4	50～2000
DYT1000I	＞700-1000	＞500-700	50	70	1.1	50～2000
DYT1000II	＞700-1000	＞500-700	100	150	2.2	50～2000
DYT1000III	＞700-1000	＞500-700	150	220	3	50～2000
DYT1000IV	＞700-1000	＞500-700	200	300	5.5	50～2000
DYT1500I	＞1000-1500	＞700-1000	20	30	1.1	50～2000
DYT1500II	＞1000-1500	＞700-1000	50	75	2.2	50～2000
DYT1500III	＞1000-1500	＞700-1000	80	120	4	50～2000
DYT1500IV	＞1000-1500	＞700-1000	120	180	5.5	50～2000
DYT2000I	＞1500-2000	＞1000-1500	20	30	2.2	50～2000
DYT2000II	＞1500-2000	＞1000-1500	50	75	4	50～2000
DYT2000III	＞1500-2000	＞1000-1500	95	140	7.5	50～2000
DYT3000I	＞2000-3000	＞1500-2000	20	30	2.2	50～2000
DYT3000II	＞2000-3000	＞1500-2000	40	60	4	50～2000
DYT3000III	＞2000-3000	＞1500-2000	75	110	7.5	50～2000
DYT5000I	＞3000-5000	＞2000-3000	30	45	4	50～2000
DYT5000II	＞3000-5000	＞2000-3000	50	70	7.5	50～2000
DYT8000I	＞5000-8000	＞3000-5000	30	45	5.5	50～2500
DYT12000I	＞8000-12000	＞5000-8000	19	27	11	50～2500

選型說明：電液推桿主要由推桿的安裝形式、電機的防護等級、額定輸出力、行程、運行速度和使用角度，六大要素組成。還可以根據用戶特殊要求配套三種調節功能。即：速度調節、行程調節（行程開關定位）。除了此三種調節功能必須在訂貨時注明要求外。其它請參照型號編制方法、方式填寫六大基本要求。

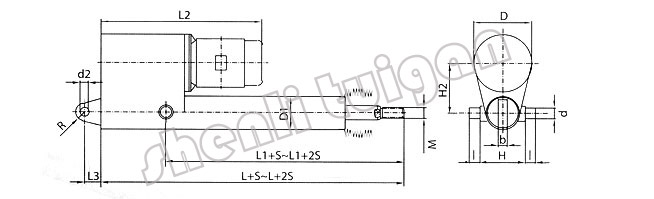

六、DTYP、DYTPs型平行式電液推桿外形尺寸及安裝尺寸

型號	外形尺寸						安裝尺寸
型號	D	D1	L	L2	H2	R	L1	L3	H	I	d	H1	Ф1	M
DYTP450Ⅰ	108	200	205	565	180	25	105	40	130	20	25	30	20	22×1.5
DYTP450Ⅱ	108	200	205	570	180	25	105	40	130	20	25	30	20	22×1.5
DYTP450Ⅲ	108	200	205	625	180	25	105	40	130	20	25	30	20	22×1.5
DYTP450Ⅳ	108	250	205	685	220	25	105	40	130	20	25	30	20	22×1.5
DYTP700Ⅰ	108	200	220	570	180	25	120	40	130	30	35	30	20	27×2
DYTP700Ⅱ	108	200	220	620	180	25	120	40	130	30	35	30	20	27×2
DYTP700Ⅲ	108	250	220	685	220	25	120	40	130	30	35	30	20	27×2
DYTP700Ⅳ	108	250	220	715	220	25	120	40	130	30	35	30	20	27×2
DYTP1000Ⅰ	133	200	220	585	200	35	120	60	180	30	35	40	30	27×2
DYTP1000Ⅱ	133	250	220	655	220	35	120	60	180	30	35	40	30	27×2
DYTP1000Ⅲ	133	250	220	685	220	35	120	60	180	30	35	40	30	27×2
DYTP1000Ⅳ	133	300	220	830	250	35	120	60	180	30	35	40	30	27×2
DYTP1500Ⅰ	133	200	255	590	200	35	155	60	180	30	35	40	30	33×2
DYTP1500Ⅱ	133	250	255	665	220	35	155	60	180	30	35	40	30	33×2
DYTP1500Ⅲ	133	250	255	755	220	35	155	60	180	30	35	40	30	33×2
DYTP1500Ⅳ	133	300	255	900	250	35	155	60	180	30	35	40	30	33×2
DYTP2000Ⅰ	165	250	265	655	240	45	165	70	200	40	40	40	40	42×2
DYTP2000Ⅱ	165	250	265	710	240	45	165	70	200	40	40	40	40	42×2
DYTP2000Ⅲ	165	300	265	920	260	45	165	70	200	40	40	40	40	42×2
DYTP3000Ⅰ	165	250	285	660	240	45	165	70	200	40	40	50	40	48×2
DYTP3000Ⅱ	165	250	285	710	240	45	165	70	200	40	40	50	40	48×2
DYTP3000Ⅲ	165	300	285	935	290	45	165	70	200	40	40	50	40	48×2
DYTP5000Ⅰ	165	250	335	705	240	55	205	80	200	40	40	60	50	52×2
DYTP5000Ⅱ	165	300	335	920	260	55	2058	80	200	40	40	60	50	52×2
DYTP8000Ⅰ	219	300	380	830	290	65	230	100	260	50	50	70	60	68×2
DYTP12000Ⅰ	273	350	460	1040	350	75	260	110	320	60	70	80	70	85×2

注：S為行程：防塵套時L、L另加0.1S、P型為軸銷擺動，Ps型為尾部懸掛

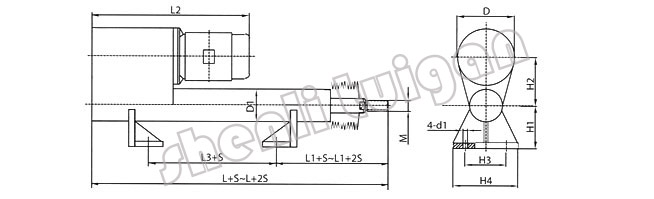

七、DYTPg型平行固定式電液推桿外形尺寸及安裝尺寸

型號	外形尺寸					安裝尺寸
型號	D	D1	L	L2	H2	L1	L3	H1	H3	H4	Ф1	M
DYTPg450Ⅰ	108	200	205	565	180	100	60	110	120	170	14	22×1.5
DYTPg450Ⅱ	108	200	205	570	180	100	60	110	120	170	14	22×1.5
DYTPg450Ⅲ	108	200	205	625	180	100	60	110	120	170	14	22×1.5
DYTPg450Ⅳ	108	250	205	685	220	100	60	110	120	170	14	22×1.5
DYTPg700Ⅰ	108	200	220	570	180	110	70	110	120	170	14	27×2
DYTPg700Ⅱ	108	200	220	620	180	110	70	110	120	170	14	27×2
DYTPg700Ⅲ	108	250	220	685	220	110	70	110	120	170	14	27×2
DYTPg700Ⅳ	108	250	220	715	220	110	70	110	120	170	14	27×2
DYTPg1000Ⅰ	133	200	220	585	200	110	70	130	200	260	18	27×2
DYTPg1000Ⅱ	133	250	220	655	220	110	70	130	200	260	18	27×2
DYTPg1000Ⅲ	133	250	220	685	220	110	70	130	200	260	18	27×2
DYTPg1000Ⅳ	133	300	220	830	250	110	70	130	200	260	18	27×2
DYTPg1500Ⅰ	133	200	255	590	200	120	80	130	200	260	18	33×2
DYTPg1500Ⅱ	133	250	255	665	220	120	80	130	200	260	18	33×2
DYTPg1500Ⅲ	133	250	255	755	220	120	80	130	200	260	18	33×2
DYTPg1500Ⅳ	133	300	255	900	250	120	80	130	200	260	18	33×2
DYTPg2000Ⅰ	165	250	265	655	240	130	90	160	210	280	22	42×2
DYTPg2000Ⅱ	165	250	265	710	240	130	90	160	210	280	22	42×2
DYTPg2000Ⅲ	165	300	265	920	260	130	90	160	210	280	22	42×2
DYTPg3000Ⅰ	165	250	285	660	240	140	90	160	210	280	22	48×2
DYTPg3000Ⅱ	165	250	285	710	240	140	90	160	210	280	22	48×2
DYTPg3000Ⅲ	165	300	285	935	290	140	90	160	210	280	22	48×2
DYTPg5000Ⅰ	165	250	335	705	240	170	100	160	210	280	22	52×2
DYTPg5000Ⅱ	165	300	335	920	260	170	100	160	210	280	22	52×2
DYTPg8000Ⅰ	219	300	380	830	290	200	105	220	320	420	26	68×2
DYTPg12000Ⅰ	273	350	460	1040	350	250	115	270	400	520	32	85×2

注：S為行程：防塵套時L、L另加0.1S
