一、概述

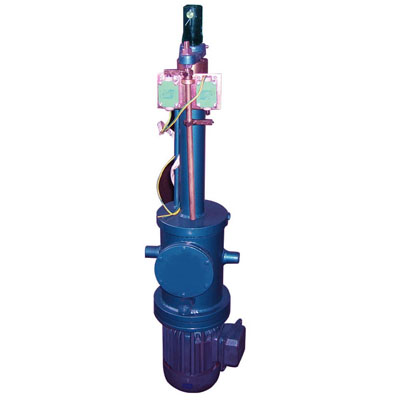

DYTZ型系列電液推桿適用于往復推、拉直線（或往復旋轉一定角度）運動，可用于上升，下降或夾緊工作物的場所，也可用于遠距離及高空危險地區，并可和計算機聯網進行集中（程序）控制?，F(xiàn)已廣泛用于冶金、礦山、煤碳、電力、機械、糧食、水泥、化工、水利、運輸、交通、港口、軍事裝備、等行業，是不可缺少的通用動力源。該產品與電動推桿氣缸液壓缸相比具有如下優點：
1、電液推桿可以帶負荷啟動，而電動推桿很困難。
2、同一臺電液推桿在其額定的推、拉力范圍內，其推、拉力可進行無級調節，因而具有驅動力范圍廣，而電動推桿和氣缸則無法辦到。
3、在推力和速度相同的情況下，電液推桿消耗的電能是電動推桿和電動執行機構的一半。
4、電液推桿采用全液壓傳動，動作靈敏，運行平穩，具有效減緩?fù)鈦?lái)的沖擊力，行程控制準確、氣缸、電動推桿和電動執行機構則不能做到。
5、電液推桿采用機、電液一體化全封閉結構，工作油路循環于無壓的鋼筒內，體積小，不漏油，便于安裝維修。在惡劣的環境下防吸塵、防進水、內部不銹蝕、使用壽命比氣缸、電動推桿、電動執行機構長久。
6、投資小。氣缸需建昂貴的空壓站，氣壓管路泄漏，氣壓不穩定，噪音高；液壓缸需建立泵站，而電液推桿只需接通電源即可使用。
二、工作原理
1、電液推桿是一種機電液一體化封閉結構，它以執行機構、控制機構和壓力泵組成。電動機油泵、液壓控制閥和液壓缸可裝在同一軸線上，也可按需要裝在不同的軸線上。接通電動機電源，通過控制電動機正反轉使雙向油泵輸出壓力油，經液壓控制閥送至油缸，實現油缸活塞桿的往復運動。
2、液壓控制閥組主要由溢流閥、調節閥、液控單向閥等組成，也可以根據電液推桿的工作特性，設計不同功能的油路組合閥，滿足其工作要求。一般有推出自鎖、拉回自鎖和推拉都自鎖；運行速度有可調型和不可調型；整體推桿有水平使用、向上使用、向下使用。
|
| |
| 三、電液推桿結構簡介圖 |
| |
 |
| |
| 1、機座 2、聯軸器 3、泵機座 4、泵 5、油箱 6、集成塊 7、檢修口 8、空氣濾器 9、油缸底座 10、節流閥 11、鎖緊圓螺母 12、活寒 13 活寒環 14、油缸體 15、導向套 16、缸頭螺母 17、防塵套 18、拼緊螺母 19、連接叉頭 |
| |
| 四、型號表示方法 |
| |
 |
| |
| 五、電液推桿主要技術參數 |
| |
|
型號
|
額定輸出力（kg.f)
|
額定推拉速度（mm/s)
|
電機功率
|
行程范圍
|
|
推力
|
拉力
|
推速
|
拉速
|
|
DYT450I
|
≤450
|
≤300
|
50
|
70
|
0.55
|
50～2000
|
|
DYT450II
|
≤450
|
≤300
|
100
|
150
|
0.75
|
50～2000
|
|
DYT450III
|
≤450
|
≤300
|
200
|
300
|
1.5
|
50～2000
|
|
DYT450IV
|
≤450
|
≤300
|
300
|
450
|
2.2
|
50～2000
|
|
DYT700I
|
＞450-700
|
＞300-500
|
50
|
70
|
0.75
|
50～2000
|
|
DYT700II
|
＞450-700
|
＞300-500
|
100
|
150
|
1.5
|
50～2000
|
|
DYT700III
|
＞450-700
|
＞300-500
|
150
|
220
|
2.2
|
50～2000
|
|
DYT700IV
|
＞450-700
|
＞300-500
|
200
|
300
|
4
|
50～2000
|
|
DYT1000I
|
＞700-1000
|
＞500-700
|
50
|
70
|
1.1
|
50～2000
|
|
DYT1000II
|
＞700-1000
|
＞500-700
|
100
|
150
|
2.2
|
50～2000
|
|
DYT1000III
|
＞700-1000
|
＞500-700
|
150
|
220
|
3
|
50～2000
|
|
DYT1000IV
|
＞700-1000
|
＞500-700
|
200
|
300
|
5.5
|
50～2000
|
|
DYT1500I
|
＞1000-1500
|
＞700-1000
|
20
|
30
|
1.1
|
50～2000
|
|
DYT1500II
|
＞1000-1500
|
＞700-1000
|
50
|
75
|
2.2
|
50～2000
|
|
DYT1500III
|
＞1000-1500
|
＞700-1000
|
80
|
120
|
4
|
50～2000
|
|
DYT1500IV
|
＞1000-1500
|
＞700-1000
|
120
|
180
|
5.5
|
50～2000
|
|
DYT2000I
|
＞1500-2000
|
＞1000-1500
|
20
|
30
|
2.2
|
50～2000
|
|
DYT2000II
|
＞1500-2000
|
＞1000-1500
|
50
|
75
|
4
|
50～2000
|
|
DYT2000III
|
＞1500-2000
|
＞1000-1500
|
95
|
140
|
7.5
|
50～2000
|
|
DYT3000I
|
＞2000-3000
|
＞1500-2000
|
20
|
30
|
2.2
|
50～2000
|
|
DYT3000II
|
＞2000-3000
|
＞1500-2000
|
40
|
60
|
4
|
50～2000
|
|
DYT3000III
|
＞2000-3000
|
＞1500-2000
|
75
|
110
|
7.5
|
50～2000
|
|
DYT5000I
|
＞3000-5000
|
＞2000-3000
|
30
|
45
|
4
|
50～2000
|
|
DYT5000II
|
＞3000-5000
|
＞2000-3000
|
50
|
70
|
7.5
|
50～2000
|
|
DYT8000I
|
＞5000-8000
|
＞3000-5000
|
30
|
45
|
5.5
|
50～2500
|
|
DYT12000I
|
＞8000-12000
|
＞5000-8000
|
19
|
27
|
11
|
50～2500
|
|
|
選型說明：電液推桿主要由推桿的安裝形式、電機的防護等級、額定輸出力、行程、運行速度和使用角度，六大要素組成。還可以根據用戶特殊要求配套三種調節功能。即：速度調節、行程調節（行程開關定位）。除了此三種調節功能必須在訂貨時注明要求外。其它請參照型號編制方法、方式填寫六大基本要求。
|
| |
| 六、DYTZ型整體直式電液推桿外形尺寸及安裝尺寸 |
| |
 |
| |
| 型號 |
外形尺寸 |
安裝尺寸 |
| D1 |
D |
L |
d |
H |
I |
L1 |
M |
| DYTZ450Ⅰ |
65 |
200 |
745 |
25 |
180 |
20 |
300 |
22×1.5 |
| DYTZ450Ⅱ |
65 |
200 |
750 |
25 |
180 |
20 |
300 |
22×1.5 |
| DYTZ450Ⅲ |
65 |
200 |
805 |
25 |
180 |
20 |
300 |
22×1.5 |
| DYTZ450Ⅳ |
64 |
250 |
865 |
25 |
240 |
20 |
300 |
22×1.5 |
| DYTZ700Ⅰ |
76 |
200 |
765 |
35 |
180 |
30 |
320 |
27×2 |
| DYTZ700Ⅱ |
76 |
200 |
815 |
35 |
180 |
30 |
320 |
27×2 |
| DYTZ700Ⅲ |
76 |
250 |
880 |
35 |
240 |
30 |
320 |
27×2 |
| DYTZ700Ⅳ |
76 |
250 |
910 |
35 |
240 |
30 |
320 |
27×2 |
| DYTZ1000Ⅰ |
76 |
200 |
780 |
35 |
180 |
30 |
320 |
27×2 |
| DYTZ1000Ⅱ |
76 |
250 |
850 |
35 |
180 |
30 |
320 |
27×2 |
| DYTZ1000Ⅲ |
76 |
250 |
880 |
35 |
240 |
30 |
320 |
27×2 |
| DYTZ1000Ⅳ |
76 |
300 |
1025 |
35 |
240 |
30 |
320 |
27×2 |
| DYTZ1500Ⅰ |
95 |
200 |
810 |
35 |
180 |
30 |
350 |
33×2 |
| DYTZ1500Ⅱ |
95 |
250 |
885 |
35 |
180 |
30 |
350 |
33×2 |
| DYTZ1500Ⅲ |
95 |
250 |
975 |
35 |
240 |
30 |
350 |
33×2 |
| DYTZ1500Ⅳ |
95 |
300 |
1120 |
35 |
280 |
30 |
350 |
33×2 |
| DYTZ2000Ⅰ |
108 |
250 |
885 |
40 |
180 |
40 |
380 |
42×2 |
| DYTZ2000Ⅱ |
108 |
250 |
940 |
40 |
240 |
40 |
380 |
42×2 |
| DYTZ2000Ⅲ |
108 |
300 |
1150 |
40 |
280 |
40 |
380 |
42×2 |
| DYTZ3000Ⅰ |
121 |
250 |
910 |
40 |
180 |
40 |
400 |
48×2 |
| DYTZ3000Ⅱ |
121 |
250 |
960 |
40 |
240 |
40 |
400 |
48×2 |
| DYTZ3000Ⅲ |
121 |
300 |
1185 |
40 |
280 |
40 |
400 |
48×2 |
| DYTZ5000Ⅰ |
140 |
250 |
1005 |
40 |
240 |
40 |
420 |
52×2 |
| DYTZ5000Ⅱ |
140 |
300 |
1220 |
40 |
280 |
40 |
420 |
52×2 |
| DYTZ8000Ⅰ |
194 |
300 |
1175 |
50 |
240 |
50 |
500 |
68×2 |
| DYTZ12000Ⅰ |
240 |
350 |
1460 |
70 |
280 |
60 |
600 |
85×2 |
|
| |
| 注：S為行程：防塵套時L、L另加0.1S |
| |
|
